一、什么是預分支電纜？

便是在常用的電纜類型上做預分支，比方VV、YJV交聯電纜、防火電纜對分支接頭的氣密性防塵防水等，避免了因電纜接頭引起電纜毛病等。

預制分支電纜的首要功能：

1、絕緣電阻≥200MΩ；

2、絕緣耐壓≥3.5kV/5min；

3、杰出氣密性與防水性，行將分支接頭浸入水中，在水與電纜芯之間丈量絕緣電阻和工頻耐壓均應契合1和2的要求。

4、分支接頭的觸摸電阻的小，觸摸電阻與等長的分支線的基準電阻之比值≤1.2；

5、接頭短路強度大，短路后觸摸電阻比率的改變率鑒≤0.2；

6、ZR-YJV型阻燃預制分支電纜,護套的自熄時刻續≤12s，契合GB12666.5 的要求；

7、NH耐火型電纜除了能在正常的作業條件下供電外，也能在焚燒狀況下，堅持90min的正常運轉，契合GB12666.6的要求。

8、VV型電纜的銅芯的最高作業溫度為70℃，（微信大眾號：修建水電常識渠道）YJV型電纜的銅芯的最高作業溫度為90℃；

9、具有優秀的耐腐蝕性，能反抗無機鹽、油、堿、酸和有機深劑對它的腐蝕；

10、YJV型預制分支電纜具有優秀的熱穩定性和抗老化性；

11、GWDZ、WDZA、WDNA、WDZAN-清潔型預制分支電纜具有低煙、低毒、無鹵、耐火等優勝功能。

12、GZR-YJV隔氯層系列分支電纜。具有高阻燃、耐火功能、阻燃功能超越阻燃標準A類。



預分支電纜結構：

首要電纜導體、絕緣層、屏蔽層、保護層和預分支電纜連接體組成，首要使用于電能運送；（微信大眾號：修建水電常識渠道）因為直接在電纜廠加工而成，不必現場剝開電纜做分支，堅持了電纜的完好的電氣功能。以下是電力電纜聯接體結構圖：



分支接頭選用三種類型：U型、C型、O型質量均超國家標準，到達國際水平。預分支電纜的分支開口依據現場需求定制，可向上或向下。

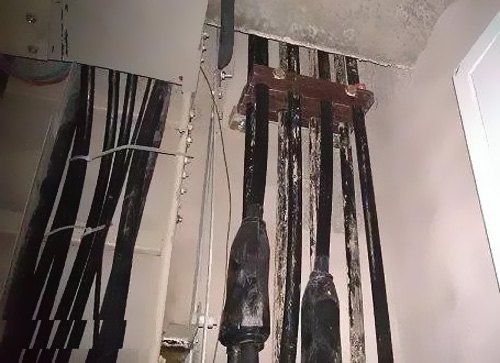

二、預分支電纜支架



預分支電纜支架作用首要是固定電纜，尤其是豎井分支電纜敷設，依據現場狀況每隔幾米固定都是有標準的，從現場丈量到預分支米數和類型都有專業人員完結，供給一整套包含掛鉤，（微信大眾號：修建水電常識渠道）分支箱等電纜附件，下面就收拾下預分支電纜支架概況。



電纜固定夾產品闡明

1、資料：預分支電纜固定夾選用BMC（纖維增強不飽和聚酯團狀模塑料）資料模壓而成，是一種高功能的絕緣資料。

2、外觀：選用青白色還有棕赤色兩種，外形規劃添加了一些時髦的元素，尤其是上半部電纜夾具選用了弧形的頂部，使得全體電纜夾具愈加動感、漂亮、有用、潤滑。

3、裝置：預分支電纜固定夾的資料自身便是絕緣的，可直接與電纜的外護套觸摸，不會發生渦流損耗，（微信大眾號：修建水電常識渠道）可避免由此而發生的電能耗費和對電纜自身的危害，進步輸電才能，裝置簡潔。大大減輕裝置人員的勞動強度，進步作業效率。

4、重要參數：預分支電纜固定夾均經第三方檢測組織檢測，首要功能可到達：

1)常態下絕緣電阻可到達6.3×1014Ω；

2)拉伸開裂應力可到達22.12Mpa；

3)焚燒功能可到達UL標準的V-0級。



預分支電纜支架標準闡明：

1、類型：YFD-31外形尺度：180×44×22mm適用電纜外徑：50-150m㎡

2、 類型：YFD-32外形尺度：240×55×25mm適用電纜外徑：185-300m㎡

3、 類型：YFD-33外形尺度：180×44×22mm適用電纜外徑：50-150m㎡

4、 類型：YFD-34外形尺度：240×55×25mm適用電纜外徑：185-240m㎡

5、資料：選用電氣和機械功能優秀的BMC（纖維增強不飽和聚酯團狀模塑料）資料模壓而成。

6、 特色及適用場合：具有防渦流、阻燃、不吸水、高強度、裝置便利等。保證電氣豎井中的電纜擺放規整，不呈現穿插擺放現象，既能夠避免渦流損耗發生，也能夠避免因外力或自重使電纜發生移動。用于高層或多層修建電氣豎井中主供電電纜、（微信大眾號：修建水電常識渠道）應急照明電纜的安全固定。因其裝置快捷，節約人力、物力，尤其是能夠代替電纜橋架運用，是一款性價比極高的電纜線夾產品。

三、電纜預分支接頭

在出產預分支電纜是運用到電纜預分支接頭，也便是預分支電纜連接體；預分支電纜分支連接體出產工藝：每種電纜類型不一樣，預分支電纜連接體均有差異，通用的便是YJV電纜預分支最多，還有其他礦藏電纜等預分支連接體，出產工藝技能含量較高，并且價格貴。如下圖所示：

一般電纜預分支電纜連接體結構圖：

預分支電纜接頭怎樣接做法工藝

1、在預先丈量好的尺度出切開護套和絕緣，依據不同截面巨細電纜切開護套和絕緣的尺度不同；

2、用C型管對應相應色序壓接骨干和分支線，壓接時留意壓接鉗的力度，不能過松或過緊，過松會形成電纜壓接掉落，導致斷路，壓接過緊會壓斷導體或形成導體斷股。

3、在壓接好的導體暴露處用聚四氟乙烯帶環繞烘烤通明，（微信大眾號：修建水電常識渠道）再環繞防水膠帶（山君帶）后可用木制錘子縮短纜芯，以便利注塑。

4、在注塑過程中應挑選適宜模具和留意注塑機模具注塑處的密封，模具過大形成本錢糟蹋，模具過小形成次品，密封欠好兩頭跑焦，影響注塑作用。

5、預分支電纜應充沛冷卻后才可裝盤，否則會形成連接體扁形，影響漂亮；還有留意分支和骨干的端頭密封，避免線芯進水。

7、預分支電纜的檢測：

a、除例行耐壓實驗外，必須添加絕緣電阻檢測，用搖表即可，在每個分支體完結注塑完結后用搖表丈量絕緣狀況，在制品耐壓后也使用搖表檢測絕緣狀況，避免在水冷卻過程中分支體進水形成短路，一般溝通耐壓實驗檢測不出，只能添加一套用搖表檢測工序。（微信大眾號：修建水電常識渠道）

b、線芯導通檢測，在每個分支體應測驗與骨干的導通實驗，避免在出產過程中因為操作不妥形成分支體與骨干斷路。

預分支電纜接頭注塑成型的技能要求：

1）、注塑用絕緣資料應選用與主、分電纜內層絕緣或外層護套類型相同的絕緣資料；

2）、在注塑過程中不得對主、分電纜原有的內層絕緣及外層護套形成任何損傷；

3）、保證注塑資料和主、分電纜外層護套有用粘全后的氣密性和水密性；

4）、分支聯體注塑成型后，耐壓AC.3500V、5min不呈現擊穿；絕緣電阻≥200MΩ。
